Автоматический выключатель Электрон Э40С 4000А МРТ5 стационарный с электроприводом

Автоматический выключатель Электрон Э40С предназначен для проведения номинального тока в нормальном режиме, автоматического отключения при аварийных режимах, а также для ручного и дистанционного управления электроустановкой.

Стационарное исполнение используется в распределительных шкафах и щитах, где выключатель устанавливается на постоянное место без выкатного механизма. Такое исполнение отличается простой конструкцией, высокой механической надёжностью и удобством обслуживания при эксплуатации в составе действующих НКУ.

Выключатели серии Электрон Э40С применяются в цепях большой мощности и выпускаются в следующих исполнениях по номинальному току:

• Э40С 2500А
• Э40С 3200А
• Э40С 4000А
• Э40С 6300А

Исполнения на 2500А, 3200А, 4000А и 6300А применяются в качестве вводных, секционных и распределительных автоматических выключателей на промышленных объектах, энергетических предприятиях и в главных распределительных щитах.

Автоматический выключатель Э40С используется для защиты силовых цепей от аварийных режимов, включая перегрузки и короткие замыкания. Аппарат также выполняет функцию оперативной коммутации: с его помощью можно включать и отключать электроустановки в нормальных режимах работы.

Благодаря высокой отключающей способности выключатель подходит для ответственных участков электроснабжения, где требуется надёжная коммутация больших токов и устойчивость к аварийным режимам.

Выключатель Электрон Э40С оснащается полупроводниковым блоком защиты МРТ-5. Блок МРТ-5 предназначен для контроля аварийных режимов и формирования команды на отключение выключателя при перегрузке или коротком замыкании.

При подборе аппарата важно учитывать номинальный ток выключателя, тип блока МРТ-5, параметры уставок, состояние вторичных цепей и требования к селективности защиты на объекте.

Э40С с электроприводом применяется в схемах дистанционного управления, АВР, диспетчеризации и автоматизированных системах электроснабжения. Электропривод позволяет выполнять включение и отключение выключателя без ручного воздействия на механизм.

• Электропривод: 220В AC или 220В DC, в зависимости от исполнения;
• Независимый расцепитель: 220В AC или 380В AC;
• Вспомогательные контакты: 4 нормально открытых и 4 нормально закрытых контакта;
• Назначение цепей управления: дистанционное отключение, сигнализация, блокировки, управление.

• надёжная установка в распределительное устройство без выкатного механизма;
• подходит для вводных, секционных и силовых присоединений большой мощности;
• номинальные токи 2500А, 3200А, 4000А и 6300А;
• высокая отключающая способность до 115 кА при 380В;
• полупроводниковый блок защиты МРТ-5;
• электропривод для дистанционного управления;
• независимый расцепитель 220В или 380В;
• вспомогательные контакты 4НО + 4НЗ;
• подходит для ремонта и восстановления действующих НКУ;
• исполнение УХЛ3 для эксплуатации в промышленных условиях.

Автоматические выключатели Электрон Э40С применяются на промышленных предприятиях, объектах энергетики, в трансформаторных подстанциях, распределительных пунктах, главных распределительных щитах, низковольтных комплектных устройствах и других электроустановках переменного тока.

Аппарат может использоваться как вводной, секционный или отходящий автоматический выключатель в цепях с большими токовыми нагрузками. Особенно часто Э40С устанавливается там, где требуется надёжная защита силовых линий, трансформаторов, шинных сборок и крупного промышленного оборудования.

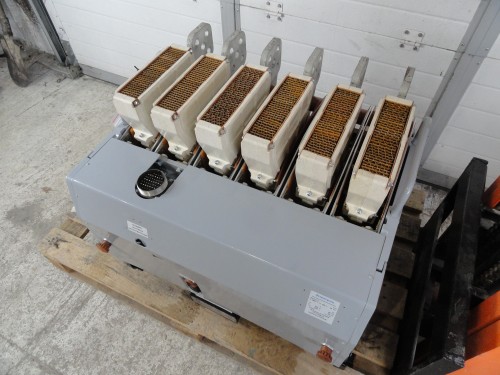

Автоматические выключатели серии Электрон Э40С в настоящее время относятся к оборудованию, которое часто поставляется со складского хранения. Перед поставкой рекомендуется выполнять техническую ревизию аппарата: проверку механизма, силовых контактов, дугогасительных камер, электропривода, блока МРТ-5, независимого расцепителя, вспомогательных контактов и цепей управления.

После проверки выключатель может комплектоваться протоколом ревизии, где указываются основные технические данные и подтверждается готовность аппарата к дальнейшей эксплуатации.

В зависимости от параметров объекта и требований заказчика возможны различные варианты комплектации автоматического выключателя Электрон Э40С:

• Э40С 2500А стационарный с электроприводом и блоком МРТ-5;
• Э40С 3200А стационарный с электроприводом и блоком МРТ-5;
• Э40С 4000А стационарный с электроприводом и блоком МРТ-5;
• Э40С 6300А стационарный с электроприводом и блоком МРТ-5;
• исполнение с независимым расцепителем 220В AC;
• исполнение с независимым расцепителем 380В AC;
• исполнение с электроприводом 220В;
• исполнение с комплектом вспомогательных контактов 4НО + 4НЗ;
• поставка после ревизии для замены действующего выключателя в НКУ.

Для правильного подбора автоматического выключателя Э40С необходимо уточнить:

• номинальный ток: 2500А, 3200А, 4000А или 6300А;
• исполнение аппарата — стационарное;
• тип блока защиты — МРТ-5;
• напряжение электропривода;
• напряжение независимого расцепителя — 220В или 380В;
• параметры вспомогательных контактов;
• габариты и посадочные размеры существующего выключателя;
• схему вторичных цепей и требования к управлению;
• фото шильдика установленного аппарата при подборе замены.
