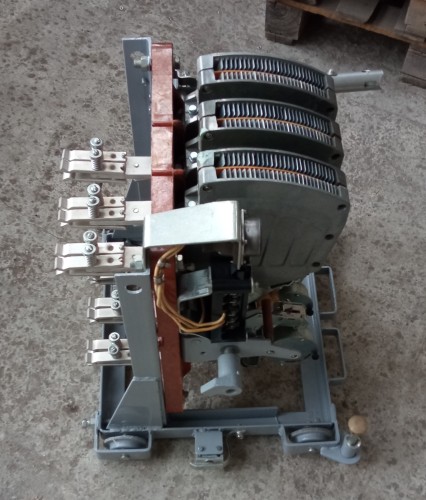

Купить АВМ4СВ выкатной с ручным приводом

Автоматический выключатель АВМ4СВ предназначен для проведения номинального тока в нормальном режиме и автоматического отключения цепи при аварийных режимах — перегрузке или коротком замыкании. Также аппарат применяется для нечастых оперативных включений и отключений силовых цепей.

Выкатное исполнение позволяет извлекать выключатель из ячейки для ревизии, ремонта или замены. Это особенно удобно для действующих распределительных устройств, где важно сократить время простоя оборудования и сохранить существующую конструкцию шкафа, рамы, шинных присоединений и вторичных цепей.

Автоматические выключатели серии АВМ4СВ применяются в силовых цепях до 400А и могут поставляться в следующих исполнениях по номинальному току:

• АВМ4СВ 160А
• АВМ4СВ 200А
• АВМ4СВ 250А
• АВМ4СВ 300А
• АВМ4СВ 400А

Исполнения на 160А, 200А, 250А, 300А и 400А востребованы в распределительных устройствах, низковольтных комплектных устройствах, главных распределительных щитах и промышленных электроустановках.

Автоматический выключатель АВМ4СВ используется для защиты низковольтных электрических цепей от перегрузки и короткого замыкания. В нормальном режиме аппарат проводит рабочий ток, а при аварийной ситуации отключает защищаемую линию с помощью теплового или электромагнитного расцепителя.

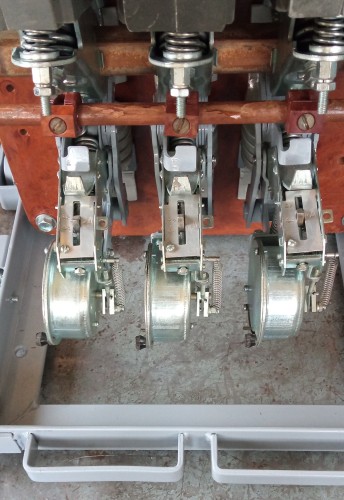

Селективное исполнение особенно важно для распределительных сетей, где требуется согласованная работа нескольких ступеней защиты. При правильно подобранных уставках и выдержках времени аварийный участок отключается ближайшим к месту повреждения выключателем, а вышестоящее питание сохраняется для остальных потребителей.

Буква С в обозначении АВМ4СВ указывает на селективное исполнение. Такой выключатель применяется там, где важна выдержка времени при срабатывании защиты от короткого замыкания и требуется согласование с нижестоящими автоматическими выключателями.

Селективность позволяет повысить надёжность электроснабжения: при аварии отключается только повреждённый участок, а остальные линии продолжают работать. Поэтому АВМ4СВ часто применяют во вводных и секционных ячейках, а также в распределительных сетях с несколькими уровнями защиты.

АВМ4СВ с ручным приводом применяется в электроустановках, где включение и отключение выключателя выполняется оператором вручную. Такое исполнение не требует питания электропривода, проще по конструкции и подходит для объектов, где не предусмотрено дистанционное включение аппарата.

• Привод: ручной;
• Управление: местное, оператором на месте установки;
• Применение: вводные, секционные и отходящие присоединения;
• Преимущество: простота обслуживания и отсутствие цепей питания привода.

Ручной привод особенно удобен для распределительных устройств без автоматизации, резервных линий и объектов, где управление выключателем выполняется только обслуживающим персоналом.

• быстрая замена выключателя в существующей ячейке;
• удобство ревизии, ремонта и технического обслуживания;
• сокращение времени простоя электроустановки;
• сохранение существующих шинных присоединений и конструкции НКУ;
• селективная защита с выдержкой времени при токах короткого замыкания;
• ручное управление без необходимости питания электропривода;
• защита электрических цепей от перегрузок и коротких замыканий;
• исполнения на 160А, 200А, 250А, 300А и 400А;
• 3-полюсное исполнение для сетей переменного тока;
• подходит для ремонта и восстановления действующих распределительных устройств.

Автоматические выключатели АВМ4СВ применяются на промышленных предприятиях, объектах энергетики, в трансформаторных подстанциях, распределительных пунктах, главных распределительных щитах и низковольтных комплектных устройствах.

Аппарат используется в цепях, где требуется защита силовых линий, трансформаторов, шинных сборок, электродвигателей, технологического оборудования и других потребителей переменного тока напряжением до 500В. Благодаря селективному исполнению АВМ4СВ особенно актуален для вводных и секционных присоединений.

В серии АВМ встречаются исполнения АВМ4СВ и АВМ4НВ. Обозначение СВ применяется для селективного выкатного исполнения, а НВ — для неселективного выкатного исполнения.

АВМ4СВ используется там, где требуется выдержка времени и согласование работы защит на разных уровнях сети. АВМ4НВ отключает цепь при коротком замыкании без выдержки времени и применяется в более простых схемах защиты.

При подборе важно учитывать проектную схему электроснабжения, требования к селективности, номинальный ток, отключающую способность, параметры установленной ячейки и состояние существующего оборудования.

Исполнение АВМ4СВ с ручным приводом выбирают для объектов, где включение и отключение аппарата выполняется местно. Это простое и практичное решение для распределительных устройств без необходимости дистанционного включения.

Исполнение АВМ4СВ с электроприводом применяют там, где требуется дистанционное управление, автоматизация, диспетчеризация или включение и отключение выключателя от внешней схемы управления.

При выборе исполнения необходимо учитывать схему управления, наличие оперативного питания, требования к автоматизации и условия эксплуатации электроустановки.

В зависимости от параметров объекта и требований заказчика возможны разные варианты комплектации автоматического выключателя АВМ4СВ:

• АВМ4СВ 160А выкатной с ручным приводом;
• АВМ4СВ 200А выкатной с ручным приводом;
• АВМ4СВ 250А выкатной с ручным приводом;
• АВМ4СВ 300А выкатной с ручным приводом;
• АВМ4СВ 400А выкатной с ручным приводом;
• исполнение для быстрой замены в существующей ячейке;
• поставка после технической ревизии;
• подбор по фото шильдика, номинальному току и параметрам ячейки.

Автоматические выключатели серии АВМ4СВ относятся к оборудованию, которое часто поставляется со складского хранения. Перед отгрузкой рекомендуется выполнять техническую ревизию аппарата, так как многие выключатели данной серии уже сняты с производства и реализуются из складских запасов.

В состав проверки могут входить осмотр механизма включения и отключения, проверка силовых контактов, дугогасительных камер, выкатного механизма, ручного привода, тепловых и электромагнитных расцепителей, элементов селективной выдержки времени, вспомогательных цепей и состояния присоединительных контактов.

После ревизии выключатель может быть подготовлен к установке в существующую ячейку и использован для быстрой замены неисправного аппарата на действующем объекте.

Для правильного подбора автоматического выключателя АВМ4СВ необходимо уточнить:

• номинальный ток: 160А, 200А, 250А, 300А или 400А;
• исполнение аппарата — выкатное / выдвижное;
• тип привода — ручной;
• тип исполнения — селективное;
• номинальное напряжение сети;
• количество полюсов и род тока;
• требуемую выдержку времени и условия селективности;
• наличие и состояние выкатной рамы или ячейки;
• габариты и посадочные размеры установленного выключателя;
• состояние силовых и вторичных присоединений;
• фото шильдика установленного аппарата при подборе замены.
