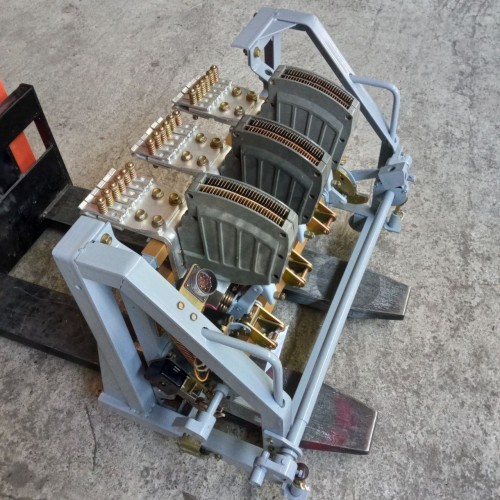

Купить АВМ20СВ выдвижной с ручным приводом

Автоматический выключатель АВМ20СВ предназначен для проведения номинального тока в нормальном режиме и автоматического отключения цепи при аварийных режимах — перегрузке или коротком замыкании. Также аппарат используется для нечастых оперативных включений и отключений силовых цепей.

Выдвижное исполнение позволяет извлекать выключатель из ячейки для ревизии, ремонта или замены. Это особенно удобно для действующих распределительных устройств, где важно сократить время простоя оборудования и сохранить существующую конструкцию шкафа, рамы, шинных присоединений и вторичных цепей.

Ручной привод обеспечивает местное управление выключателем оператором. Такое исполнение не требует питания электропривода, отличается простотой конструкции и подходит для объектов, где включение и отключение аппарата выполняется обслуживающим персоналом на месте установки.

Автоматические выключатели серии АВМ20СВ применяются в силовых цепях до 2000А и могут поставляться в следующих исполнениях по номинальному току:

• АВМ20СВ 1000А
• АВМ20СВ 1200А
• АВМ20СВ 1500А
• АВМ20СВ 1600А
• АВМ20СВ 2000А

Исполнения на 1000А, 1200А, 1500А, 1600А и 2000А востребованы в распределительных устройствах, низковольтных комплектных устройствах, главных распределительных щитах, трансформаторных подстанциях и промышленных электроустановках с высокой нагрузкой.

Автоматический выключатель АВМ20СВ используется для защиты низковольтных электрических цепей от перегрузки и короткого замыкания. В нормальном режиме аппарат проводит рабочий ток, а при аварийной ситуации отключает защищаемую линию с помощью встроенных защитных устройств.

Селективное исполнение особенно важно для распределительных сетей, где требуется согласованная работа нескольких ступеней защиты. При правильно подобранных уставках и выдержках времени аварийный участок отключается ближайшим к месту повреждения выключателем, а вышестоящее питание сохраняется для остальных потребителей.

Благодаря номиналам до 2000А выключатели АВМ20СВ применяются в мощных силовых цепях, на вводных, секционных и отходящих присоединениях, в главных распределительных щитах, трансформаторных подстанциях и промышленных объектах с высокой нагрузкой.

Буква С в обозначении АВМ20СВ указывает на селективное исполнение. Такой выключатель применяется там, где важна выдержка времени при срабатывании защиты от короткого замыкания и требуется согласование с нижестоящими автоматическими выключателями.

Селективность позволяет повысить надёжность электроснабжения: при аварии отключается только повреждённый участок, а остальные линии продолжают работать. Поэтому АВМ20СВ часто применяют во вводных и секционных ячейках, а также в распределительных сетях с несколькими уровнями защиты.

АВМ20СВ с ручным приводом применяется в электроустановках, где включение и отключение выключателя выполняется оператором вручную. Такое исполнение не требует питания электропривода, проще по конструкции и подходит для объектов, где не предусмотрено дистанционное включение аппарата.

• Привод: ручной;
• Управление: местное, оператором на месте установки;
• Исполнение: выдвижное / выкатное;
• Применение: вводные, секционные и отходящие присоединения;
• Преимущество: простота обслуживания и отсутствие цепей питания привода.

Ручной привод особенно удобен для распределительных устройств без автоматизации, резервных линий, ремонтных схем и объектов, где управление выключателем выполняется только обслуживающим персоналом.

• быстрая замена выключателя в существующей ячейке;
• удобство ревизии, ремонта и технического обслуживания;
• сокращение времени простоя электроустановки;
• сохранение существующих шинных присоединений и конструкции НКУ;
• селективная защита с выдержкой времени при токах короткого замыкания;
• ручное управление без необходимости питания электропривода;
• защита электрических цепей от перегрузок и коротких замыканий;
• исполнения на 1000А, 1200А, 1500А, 1600А и 2000А;
• 3-полюсное исполнение для сетей переменного тока;
• применение в РУ, НКУ, ГРЩ, ТП и промышленных электроустановках;
• подходит для ремонта и восстановления действующих распределительных устройств.

Автоматические выключатели АВМ20СВ применяются на промышленных предприятиях, объектах энергетики, в трансформаторных подстанциях, распределительных пунктах, главных распределительных щитах и низковольтных комплектных устройствах.

Аппарат используется в цепях, где требуется защита силовых линий, трансформаторов, шинных сборок, электродвигателей, технологического оборудования и других мощных потребителей переменного тока напряжением до 500В. Благодаря селективному исполнению АВМ20СВ особенно актуален для вводных и секционных присоединений.

Выдвижное исполнение удобно при замене выключателя в существующей ячейке, где важно сохранить раму, шинные присоединения, вторичные цепи и конструкцию распределительного устройства без полной переделки электрощита.

В серии АВМ встречаются исполнения АВМ20СВ и АВМ20НВ. Обозначение СВ применяется для селективного выдвижного исполнения, а НВ — для неселективного выдвижного исполнения.

АВМ20СВ используется там, где требуется выдержка времени и согласование работы защит на разных уровнях сети. АВМ20НВ отключает цепь при коротком замыкании без выдержки времени и применяется в более простых схемах защиты.

При подборе важно учитывать проектную схему электроснабжения, требования к селективности, номинальный ток, отключающую способность, параметры установленной ячейки, тип привода и состояние существующего оборудования.

АВМ20СВ выдвижной применяется там, где выключатель должен извлекаться из ячейки для ревизии, ремонта или замены. Выдвижное исполнение удобно для объектов, где требуется быстрый доступ к аппарату без демонтажа части распределительного устройства.

АВМ20С стационарный устанавливается фиксированно в шкафу, панели или распределительном устройстве. Такое исполнение выбирают, когда конструкция электроустановки не предусматривает выдвижную корзину и выключатель подключается непосредственно к силовым присоединениям.

При выборе между выдвижным и стационарным исполнением необходимо учитывать конструкцию шкафа, наличие выдвижной рамы, посадочные размеры, схему присоединений и требования к обслуживанию электроустановки.

Исполнение АВМ20СВ с ручным приводом выбирают для объектов, где включение и отключение аппарата выполняется местно. Это простое и практичное решение для распределительных устройств без необходимости дистанционного включения.

Исполнение АВМ20СВ с электромоторным приводом применяют там, где требуется дистанционное управление, автоматизация, диспетчеризация или включение и отключение выключателя от внешней схемы управления.

При выборе исполнения необходимо учитывать схему управления, наличие оперативного питания, требования к автоматизации, тип ячейки и условия эксплуатации электроустановки.

В зависимости от параметров объекта и требований заказчика возможны разные варианты комплектации автоматического выключателя АВМ20СВ:

• АВМ20СВ 1000А выдвижной с ручным приводом;
• АВМ20СВ 1200А выдвижной с ручным приводом;
• АВМ20СВ 1500А выдвижной с ручным приводом;
• АВМ20СВ 1600А выдвижной с ручным приводом;
• АВМ20СВ 2000А выдвижной с ручным приводом;
• стандартная комплектация без дополнительных расцепителей;
• исполнение с независимым расцепителем 220В / 230В AC 50Гц;
• исполнение с независимым расцепителем 380В / 400В AC 50Гц;
• исполнение для быстрой замены в существующей ячейке;
• поставка после технической ревизии;
• подбор по фото шильдика, номинальному току и параметрам ячейки.

Автоматические выключатели серии АВМ20СВ относятся к оборудованию, которое часто поставляется со складского хранения. Перед отгрузкой рекомендуется выполнять техническую ревизию аппарата, так как многие выключатели данной серии уже сняты с производства и реализуются из складских запасов.

В состав проверки могут входить осмотр механизма включения и отключения, проверка силовых контактов, дугогасительных камер, выдвижного механизма, ручного привода, защитных элементов, элементов селективной выдержки времени, вспомогательных цепей и состояния присоединительных контактов.

После ревизии выключатель может быть подготовлен к установке в существующую ячейку и использован для быстрой замены неисправного аппарата на действующем объекте.

Для правильного подбора автоматического выключателя АВМ20СВ необходимо уточнить:

• номинальный ток: 1000А, 1200А, 1500А, 1600А или 2000А;
• исполнение аппарата — выдвижное / выкатное;
• тип привода — ручной;
• тип исполнения — селективное;
• наличие независимого расцепителя и его напряжение;
• номинальное напряжение сети;
• количество полюсов и род тока;
• требуемую выдержку времени и условия селективности;
• требования к отключающей способности;
• наличие и состояние выдвижной рамы или ячейки;
• габариты и посадочные размеры установленного выключателя;
• состояние силовых и вторичных присоединений;
• фото шильдика установленного аппарата при подборе замены.
