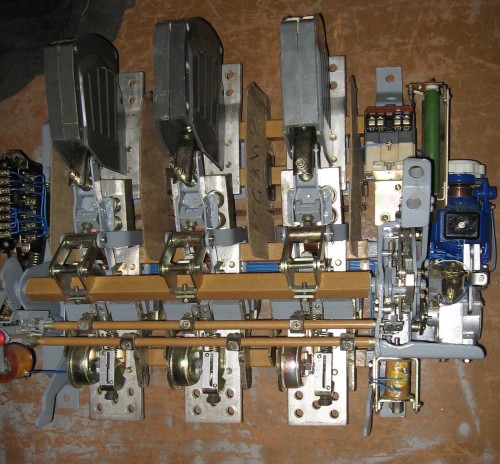

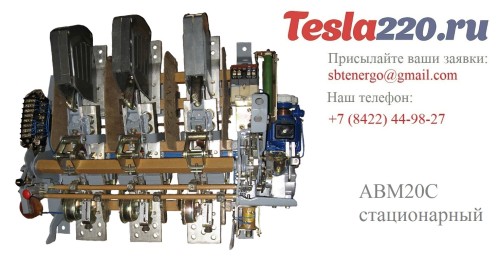

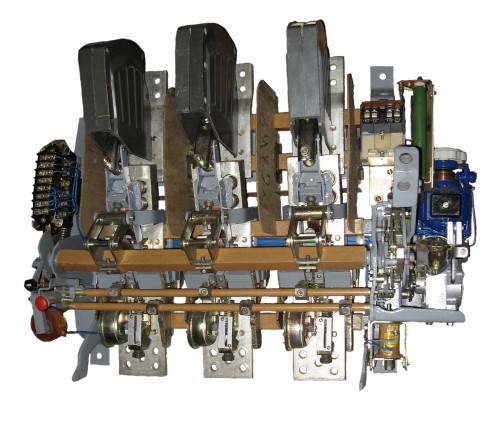

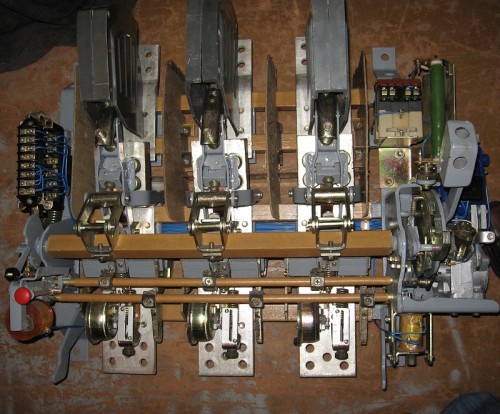

Купить АВМ20С стационарный с ручным приводом

Автоматический выключатель АВМ20С предназначен для проведения номинального тока в нормальном режиме и автоматического отключения цепи при аварийных режимах — перегрузке или коротком замыкании. Также аппарат используется для нечастых оперативных включений и отключений силовых цепей.

Стационарное исполнение предполагает монтаж выключателя непосредственно в шкаф, панель, раму или ячейку распределительного устройства. Такой вариант применяют там, где не требуется выдвижная корзина, а конструкция электроустановки рассчитана на фиксированное размещение коммутационного аппарата.

Ручной привод обеспечивает местное управление выключателем оператором. Такое исполнение не требует питания электропривода, отличается простотой конструкции и подходит для объектов, где включение и отключение аппарата выполняется обслуживающим персоналом на месте установки.

Автоматические выключатели серии АВМ20С применяются в силовых цепях до 2000А и могут поставляться в следующих исполнениях по номинальному току:

• АВМ20С 1000А
• АВМ20С 1200А
• АВМ20С 1500А
• АВМ20С 1600А
• АВМ20С 2000А

Исполнения на 1000А, 1200А, 1500А, 1600А и 2000А востребованы в распределительных устройствах, низковольтных комплектных устройствах, главных распределительных щитах, трансформаторных подстанциях и промышленных электроустановках с высокой нагрузкой.

Автоматический выключатель АВМ20С используется для защиты низковольтных электрических цепей от перегрузки и короткого замыкания. В нормальном режиме аппарат проводит рабочий ток, а при аварийной ситуации отключает защищаемую линию с помощью встроенных защитных устройств.

Селективное исполнение особенно важно для распределительных сетей, где требуется согласованная работа нескольких ступеней защиты. При правильно подобранных уставках и выдержках времени аварийный участок отключается ближайшим к месту повреждения выключателем, а вышестоящее питание сохраняется для остальных потребителей.

Благодаря номиналам до 2000А выключатели АВМ20С применяются в мощных силовых цепях, на вводных, секционных и отходящих присоединениях, в главных распределительных щитах, трансформаторных подстанциях и промышленных объектах с высокой нагрузкой.

Буква С в обозначении АВМ20С указывает на селективное исполнение. Такой выключатель применяется там, где важна выдержка времени при срабатывании защиты от короткого замыкания и требуется согласование с нижестоящими автоматическими выключателями.

Селективность позволяет повысить надёжность электроснабжения: при аварии отключается только повреждённый участок, а остальные линии продолжают работать. Поэтому АВМ20С часто применяют во вводных и секционных присоединениях, а также в распределительных сетях с несколькими уровнями защиты.

АВМ20С с ручным приводом применяется в электроустановках, где включение и отключение выключателя выполняется оператором вручную. Такое исполнение не требует питания электропривода, проще по конструкции и подходит для объектов, где не предусмотрено дистанционное включение аппарата.

• Привод: ручной;
• Управление: местное, оператором на месте установки;
• Установочное исполнение: стационарное;
• Применение: вводные, секционные и отходящие присоединения;
• Преимущество: простота обслуживания и отсутствие цепей питания привода.

Ручной привод особенно удобен для распределительных устройств без автоматизации, резервных линий, ремонтных схем и объектов, где управление выключателем выполняется только обслуживающим персоналом.

• надёжный монтаж выключателя в существующем шкафу или панели;
• простая конструкция без выдвижного механизма;
• удобство замены аналогичного стационарного аппарата;
• подходит для ремонта и восстановления действующих НКУ;
• селективная защита с выдержкой времени при токах короткого замыкания;
• ручное управление без необходимости питания электропривода;
• защита электрических цепей от перегрузок и коротких замыканий;
• исполнения на 1000А, 1200А, 1500А, 1600А и 2000А;
• 3-полюсное исполнение для сетей переменного тока;
• применение в РУ, НКУ, ГРЩ, ТП и промышленных электроустановках;
• подходит для мощных вводных и секционных присоединений.

Автоматические выключатели АВМ20С применяются на промышленных предприятиях, объектах энергетики, в трансформаторных подстанциях, распределительных пунктах, главных распределительных щитах и низковольтных комплектных устройствах.

Аппарат используется в цепях, где требуется защита силовых линий, трансформаторов, шинных сборок, электродвигателей, технологического оборудования и других мощных потребителей переменного тока напряжением до 500В. Благодаря селективному исполнению АВМ20С особенно актуален для вводных и секционных присоединений.

Стационарное исполнение удобно при замене выключателя в существующем шкафу, где посадочное место, силовые присоединения и конструкция панели уже рассчитаны на фиксированный монтаж аппарата серии АВМ.

В серии АВМ встречаются исполнения АВМ20С и АВМ20Н. Обозначение С применяется для селективного стационарного исполнения, а Н — для неселективного стационарного исполнения.

АВМ20С используется там, где требуется выдержка времени и согласование работы защит на разных уровнях сети. АВМ20Н отключает цепь при коротком замыкании без выдержки времени и применяется в более простых схемах защиты.

При подборе важно учитывать проектную схему электроснабжения, требования к селективности, номинальный ток, отключающую способность, параметры установленного шкафа, тип привода и состояние существующего оборудования.

АВМ20С стационарный устанавливается фиксированно в шкафу, панели или распределительном устройстве. Такое исполнение выбирают, когда конструкция электроустановки не предусматривает выдвижную корзину и выключатель подключается непосредственно к силовым присоединениям.

АВМ20СВ выдвижной применяется там, где выключатель должен извлекаться из ячейки для ревизии, ремонта или замены. Выдвижное исполнение удобно для объектов, где требуется быстрый доступ к аппарату без демонтажа части распределительного устройства.

При выборе между стационарным и выдвижным исполнением необходимо учитывать конструкцию шкафа, наличие выдвижной рамы, посадочные размеры, схему присоединений и требования к обслуживанию электроустановки.

Исполнение АВМ20С с ручным приводом выбирают для объектов, где включение и отключение аппарата выполняется местно. Это простое и практичное решение для распределительных устройств без необходимости дистанционного включения.

Исполнение АВМ20С с электромоторным приводом применяют там, где требуется дистанционное управление, автоматизация, диспетчеризация или включение и отключение выключателя от внешней схемы управления.

При выборе исполнения необходимо учитывать схему управления, наличие оперативного питания, требования к автоматизации, тип шкафа и условия эксплуатации электроустановки.

В зависимости от параметров объекта и требований заказчика возможны разные варианты комплектации автоматического выключателя АВМ20С:

• АВМ20С 1000А стационарный с ручным приводом;
• АВМ20С 1200А стационарный с ручным приводом;
• АВМ20С 1500А стационарный с ручным приводом;
• АВМ20С 1600А стационарный с ручным приводом;
• АВМ20С 2000А стационарный с ручным приводом;
• стандартная комплектация без дополнительных расцепителей;
• исполнение с независимым расцепителем 220В / 230В AC 50Гц;
• исполнение с независимым расцепителем 380В / 400В AC 50Гц;
• поставка после технической ревизии;
• подбор по фото шильдика, номинальному току и параметрам шкафа.

Автоматические выключатели серии АВМ20С относятся к оборудованию, которое часто поставляется со складского хранения. Перед отгрузкой рекомендуется выполнять техническую ревизию аппарата, так как многие выключатели данной серии уже сняты с производства и реализуются из складских запасов.

В состав проверки могут входить осмотр механизма включения и отключения, проверка силовых контактов, дугогасительных камер, ручного привода, защитных элементов, элементов селективной выдержки времени, вспомогательных цепей и состояния присоединительных контактов.

После ревизии выключатель может быть подготовлен к установке в существующий шкаф, панель или распределительное устройство и использован для быстрой замены неисправного аппарата на действующем объекте.

Для правильного подбора автоматического выключателя АВМ20С необходимо уточнить:

• номинальный ток: 1000А, 1200А, 1500А, 1600А или 2000А;
• установочное исполнение — стационарное;
• тип привода — ручной;
• тип исполнения — селективное;
• наличие независимого расцепителя и его напряжение;
• номинальное напряжение сети;
• количество полюсов и род тока;
• требуемую выдержку времени и условия селективности;
• требования к отключающей способности;
• габариты и посадочные размеры установленного выключателя;
• состояние силовых и вторичных присоединений;
• конструкцию шкафа, панели или ячейки;
• фото шильдика установленного аппарата при подборе замены.
