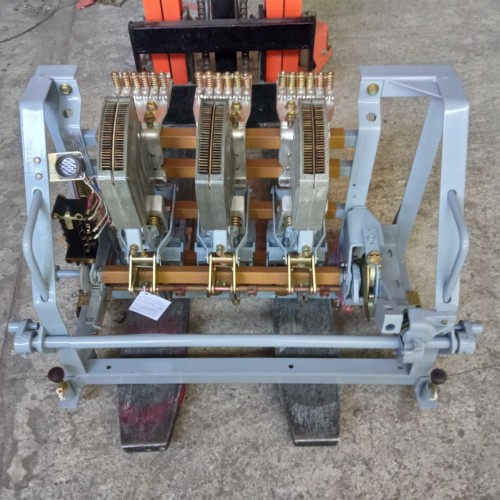

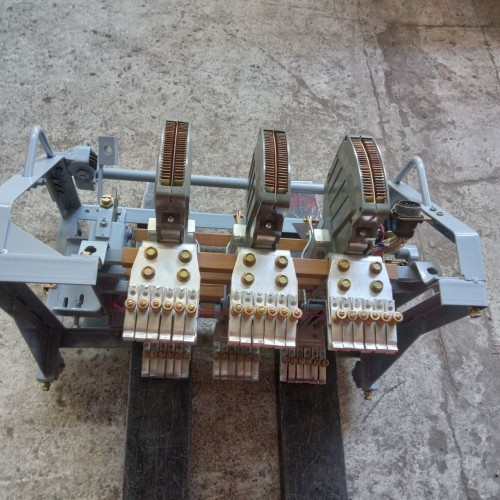

Купить АВМ20НВ выдвижной с ручным приводом

Автоматический выключатель АВМ20НВ предназначен для проведения номинального тока в нормальном режиме и автоматического отключения цепи при аварийных режимах — перегрузке или коротком замыкании. Также аппарат используется для нечастых оперативных включений и отключений силовых цепей.

Выдвижное исполнение позволяет извлекать выключатель из ячейки для ревизии, ремонта или замены. Это особенно удобно для действующих распределительных устройств, где важно сократить время простоя оборудования и сохранить существующую конструкцию шкафа, рамы, шинных присоединений и вторичных цепей.

Ручной привод обеспечивает местное управление выключателем оператором. Такое исполнение не требует питания электропривода, отличается простотой конструкции и подходит для объектов, где включение и отключение аппарата выполняется обслуживающим персоналом на месте установки.

Автоматические выключатели серии АВМ20НВ применяются в силовых цепях до 2000А и могут поставляться в следующих исполнениях по номинальному току:

• АВМ20НВ 1000А
• АВМ20НВ 1200А
• АВМ20НВ 1500А
• АВМ20НВ 1600А
• АВМ20НВ 2000А

Исполнения на 1000А, 1200А, 1500А, 1600А и 2000А востребованы в распределительных устройствах, низковольтных комплектных устройствах, главных распределительных щитах, трансформаторных подстанциях и промышленных электроустановках с высокой нагрузкой.

Автоматический выключатель АВМ20НВ используется для защиты низковольтных электрических цепей от перегрузки и короткого замыкания. В нормальном режиме аппарат проводит рабочий ток, а при аварийной ситуации отключает защищаемую линию с помощью встроенных защитных устройств.

Неселективное исполнение применяется в схемах, где не требуется выдержка времени при отключении короткого замыкания. Такой выключатель обеспечивает быстрое отключение аварийного участка и подходит для отходящих линий, распределительных шкафов, электродвигателей, технологического оборудования и других потребителей.

Благодаря номиналам до 2000А выключатели АВМ20НВ применяются в мощных силовых цепях, на вводных, секционных и отходящих присоединениях, в главных распределительных щитах, трансформаторных подстанциях и промышленных объектах с высокой нагрузкой.

Буква Н в обозначении АВМ20НВ указывает на неселективное исполнение. Такой выключатель применяется там, где не требуется выдержка времени при срабатывании защиты от короткого замыкания.

Неселективное исполнение подходит для более простых схем защиты, где при аварии необходимо быстро отключить повреждённую цепь. АВМ20НВ часто используют в отходящих присоединениях, распределительных устройствах и промышленных электроустановках, где селективная выдержка времени не является обязательным условием проекта.

АВМ20НВ с ручным приводом применяется в электроустановках, где включение и отключение выключателя выполняется оператором вручную. Такое исполнение не требует питания электропривода, проще по конструкции и подходит для объектов, где не предусмотрено дистанционное включение аппарата.

• Привод: ручной;
• Управление: местное, оператором на месте установки;
• Исполнение: выдвижное / выкатное;
• Применение: вводные, секционные и отходящие присоединения;
• Преимущество: простота обслуживания и отсутствие цепей питания привода.

Ручной привод особенно удобен для распределительных устройств без автоматизации, резервных линий, ремонтных схем и объектов, где управление выключателем выполняется только обслуживающим персоналом.

• быстрая замена выключателя в существующей ячейке;
• удобство ревизии, ремонта и технического обслуживания;
• сокращение времени простоя электроустановки;
• сохранение существующих шинных присоединений и конструкции НКУ;
• неселективное отключение без выдержки времени при коротком замыкании;
• ручное управление без необходимости питания электропривода;
• защита электрических цепей от перегрузок и коротких замыканий;
• исполнения на 1000А, 1200А, 1500А, 1600А и 2000А;
• 3-полюсное исполнение для сетей переменного тока;
• применение в РУ, НКУ, ГРЩ, ТП и промышленных электроустановках;
• подходит для ремонта и восстановления действующих распределительных устройств.

Автоматические выключатели АВМ20НВ применяются на промышленных предприятиях, объектах энергетики, в трансформаторных подстанциях, распределительных пунктах, главных распределительных щитах и низковольтных комплектных устройствах.

Аппарат используется в цепях, где требуется защита силовых линий, трансформаторов, шинных сборок, электродвигателей, технологического оборудования и других мощных потребителей переменного тока напряжением до 500В. Неселективное исполнение особенно актуально для отходящих линий и участков сети, где требуется быстрое отключение без выдержки времени.

Выдвижное исполнение удобно при замене выключателя в существующей ячейке, где важно сохранить раму, шинные присоединения, вторичные цепи и конструкцию распределительного устройства без полной переделки электрощита.

В серии АВМ встречаются исполнения АВМ20НВ и АВМ20СВ. Обозначение НВ применяется для неселективного выдвижного исполнения, а СВ — для селективного выдвижного исполнения.

АВМ20НВ отключает цепь при коротком замыкании без выдержки времени и применяется в более простых схемах защиты. АВМ20СВ используют там, где требуется выдержка времени и согласование работы защит на разных уровнях сети.

При подборе важно учитывать проектную схему электроснабжения, требования к селективности, номинальный ток, отключающую способность, параметры установленной ячейки, тип привода и состояние существующего оборудования.

АВМ20НВ выдвижной применяется там, где выключатель должен извлекаться из ячейки для ревизии, ремонта или замены. Выдвижное исполнение удобно для объектов, где требуется быстрый доступ к аппарату без демонтажа части распределительного устройства.

АВМ20Н стационарный устанавливается фиксированно в шкафу, панели или распределительном устройстве. Такое исполнение выбирают, когда конструкция электроустановки не предусматривает выдвижную корзину и выключатель подключается непосредственно к силовым присоединениям.

При выборе между выдвижным и стационарным исполнением необходимо учитывать конструкцию шкафа, наличие выдвижной рамы, посадочные размеры, схему присоединений и требования к обслуживанию электроустановки.

Исполнение АВМ20НВ с ручным приводом выбирают для объектов, где включение и отключение аппарата выполняется местно. Это простое и практичное решение для распределительных устройств без необходимости дистанционного включения.

Исполнение АВМ20НВ с электромоторным приводом применяют там, где требуется дистанционное управление, автоматизация, диспетчеризация или включение и отключение выключателя от внешней схемы управления.

При выборе исполнения необходимо учитывать схему управления, наличие оперативного питания, требования к автоматизации, тип ячейки и условия эксплуатации электроустановки.

В зависимости от параметров объекта и требований заказчика возможны разные варианты комплектации автоматического выключателя АВМ20НВ:

• АВМ20НВ 1000А выдвижной с ручным приводом;
• АВМ20НВ 1200А выдвижной с ручным приводом;
• АВМ20НВ 1500А выдвижной с ручным приводом;
• АВМ20НВ 1600А выдвижной с ручным приводом;
• АВМ20НВ 2000А выдвижной с ручным приводом;
• стандартная комплектация без дополнительных расцепителей;
• исполнение с независимым расцепителем 220В / 230В AC 50Гц;
• исполнение с независимым расцепителем 380В / 400В AC 50Гц;
• исполнение для быстрой замены в существующей ячейке;
• поставка после технической ревизии;
• подбор по фото шильдика, номинальному току и параметрам ячейки.

Автоматические выключатели серии АВМ20НВ относятся к оборудованию, которое часто поставляется со складского хранения. Перед отгрузкой рекомендуется выполнять техническую ревизию аппарата, так как многие выключатели данной серии уже сняты с производства и реализуются из складских запасов.

В состав проверки могут входить осмотр механизма включения и отключения, проверка силовых контактов, дугогасительных камер, выдвижного механизма, ручного привода, защитных элементов, вспомогательных цепей и состояния присоединительных контактов.

После ревизии выключатель может быть подготовлен к установке в существующую ячейку и использован для быстрой замены неисправного аппарата на действующем объекте.

Для правильного подбора автоматического выключателя АВМ20НВ необходимо уточнить:

• номинальный ток: 1000А, 1200А, 1500А, 1600А или 2000А;
• исполнение аппарата — выдвижное / выкатное;
• тип привода — ручной;
• тип исполнения — неселективное;
• наличие независимого расцепителя и его напряжение;
• номинальное напряжение сети;
• количество полюсов и род тока;
• требования к отключающей способности;
• наличие и состояние выдвижной рамы или ячейки;
• габариты и посадочные размеры установленного выключателя;
• состояние силовых и вторичных присоединений;
• фото шильдика установленного аппарата при подборе замены.
